【DIY】ブルーレイレコーダ D-BZ500 故障

ツタヤへDVDを返却するために、レコーダからDVDを取り出そうとすると、「WAIT」の後にすぐ「ERR D」の表示。
その後、ウンともスンとも反応しない。慌てて、説明書を見返し、リセットボタンを押すも、改善なし。サービスセンターに電話するも「レンタルDVDのことまでは責任範囲外」と、マニュアル通りの回答なので、本体とその中のユニットをこじ開けて、なんとか返却終了。

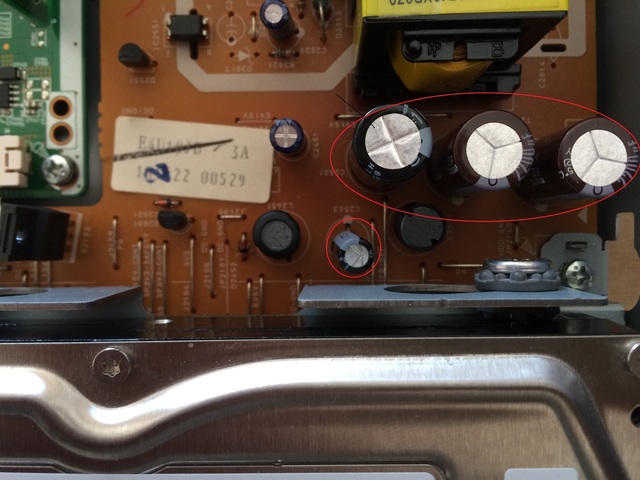

約8年前に購入した機種(D-BZ500)を、ネットで調べてみると、同様の症状がいくつかあり、電源部のコンデンサーの不良だとの書き込みがあったので、中をあけて確認。膨らみとか液漏れはなかったが、コンデンサの規格をメモして、次の週に、怪しい4つ交換(↓写真)してみました。
これで大丈夫と思い、コンセントを差しこんだものの、「WAIT」の表示、そしてすぐ「ERR D」で、進歩なし。

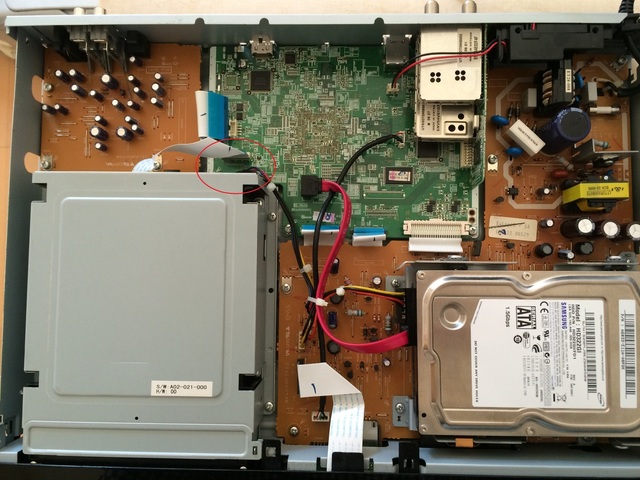

そこで、ブルーレイユニット部分の配線を抜いて(写真↓)、再度コンセントを入れると、WAITの表示の後、
テレビ画面の右下に「システム起動中」→「DISC異常」→「終了」の表示の後、電源OFFとなりました。
でも、テレビに動作画面がでるだけ、一歩前進です。

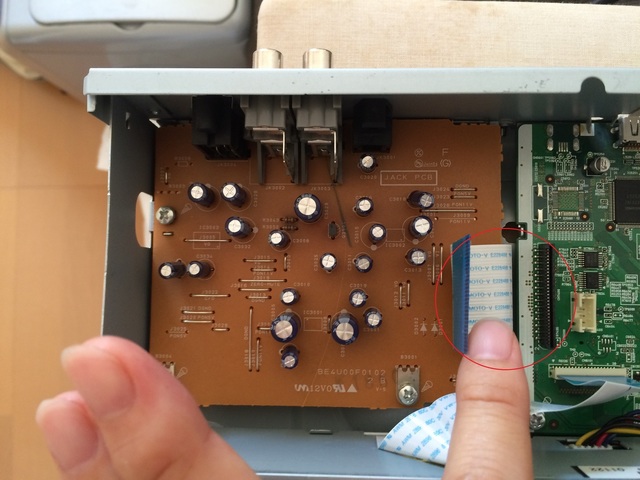

おそらく、コンデンサを交換したものの、老朽化で電源供給が十分機能していないかと思い、アナログとD1~D4出力の基板の
配線を外してみました。(写真↓)
テレビへの配線はHDMI出力のため、使っていない基盤です。

すると、何とかエラーなしで、起動し使えるようになりました。
最後にダメ元で切り離した、アナログとD1~D4出力基板は、コンデンサが多数ありこれらが原因か、電源部のほかのコンデンサがヘタっているのかもしれませんが、とりあえずは、HDDもDISCも使えるようになりました。


この記事へのコメント

  • 同様の症状でずっと悩んでたんですが、同じように配線をはずすことで解消されましたー!
    2019年12月02日 00:20
  • マサピコ

    コメントありがとうございます。
    お役に立てたようで幸いです。
    >さん
    >
    >同様の症状でずっと悩んでたんですが、同じように配線をはずすことで解消されましたー!
    2019年12月28日 21:11
  • かりんとう

    この記事にたどり着き直すことができました。ありがとうございます!僕のブログに参考にさせてもらったブログとしてリンクを貼らせてもらいたいのですがよろしいでしょうか。
    2020年01月01日 18:24
  • マサピコ

    お役に立てて良かったです。
    是非貼っておいてください。

    >かりんとうさん
    >
    >この記事にたどり着き直すことができました。ありがとうございます!僕のブログに参考にさせてもらったブログとしてリンクを貼らせてもらいたいのですがよろしいでしょうか。
    2020年01月04日 18:55
  • かりんとう

    ありがとうございます。

    >マサピコさん
    >
    >お役に立てて良かったです。
    是非貼っておいてください。
    2020年01月05日 10:14
  • くらげ屋

    修理記事で、err d の症状から解放されました。
    ありがとうございます。
    一昨年、同じ症状で、FANモーターのソケット抜き差しで改善していたのですが、今回はどうにもこうにも改善出来ず、コンデンサ交換やFANモーター交換を試してみようと思っていました。
    ちなみに、当方の機種は三菱電機dvr bz240です。
    2020年01月14日 16:04
  • マサピコ

    お役に立てて良かったです。

    >くらげ屋さん
    >
    >修理記事で、err d の症状から解放されました。
    >ありがとうございます。
    >一昨年、同じ症状で、FANモーターのソケット抜き差しで改善していたのですが、今回はどうにもこうにも改善出来ず、コンデンサ交換やFANモーター交換を試してみようと思っていました。
    >ちなみに、当方の機種は三菱電機dvr bz240です。
    2020年01月16日 12:44
  • いまのが、ダメになったらためして、みますね。

    過去にこちらの内容を参考にエラーを回避しておりました。
    最近電源基板のコンデンサを200Vのやつ以外全て交換した所配線を抜かなくてもエラーが出ずに使えるようになったのでお知らせします。
    2020年01月18日 21:37
  • マサピコ


    いまのが、ダメになったらためして、みますね。

    >過去にこちらの内容を参考にエラーを回避しておりました。
    >最近電源基板のコンデンサを200Vのやつ以外全て交換した所配線を抜かなくてもエラーが出ずに使えるようになったのでお知らせします。
    2020年01月25日 14:05
  • ヌマタ

    2020.04.20

    昨日、同じ現象がでました。
    ダメ元で、情報を探していたらこの記事を発見しました。
    コンデンサーを交換すること無く、ケーブルを抜くことで解決しました。
    貴重な情報有難うございました。
    2020年04月20日 11:04
  • 223

    私も昨日引っ越し後ERR Dから一切動かなくて困っていたのですが、こちらの記事を拝見して、ヌマタさん同様配線を外してみたら使えるようになりました。
    ありがとうございます!!!!!助かりました!!!!!!!
    2020年04月25日 12:25
  • こちらの方法で、うちも治りました!ありがとうございました!
    2020年05月09日 15:02
  • ナガトシ

    DXアンテナ(船井電機)製のBDXW1001のブルーレイレコーダーですが、昨秋から ERR-D の表示で電源が入らない現象で、メーカーに問い合わせたら、電気基盤の不具合ですねと言われて、コロナの影響で持ち込みもできず、なんとか修理できないかと、ググっていたところ、これを発見。
    早速、平コードを抜いて立ち上げたら、HDDがククッと動き始めました。
    アナログコード接続は不可ですが、HDMIケーブルにて、無事撮り溜めしていた録画が復活しました。あなたは素晴らしい方です。本当にありがとうございました。
    2020年05月11日 16:59
  • ワンライフ

    同じERR Dと言う故障になり、ダメもとで検索結果しここにたどりつきました。 本体カバーを開けてコネクターを抜き取りそして電源を入れまつと WAIT表示の後電源入れ直したら直りました。 まじで感謝しています。ありがとうございました。
    2020年05月16日 18:46
